開始之前，請先閱讀以下連結初步了解什麼是 SMPTE 時間碼。
如上述文章所述，「SMPTE 其實就是一個聽起來像 400 頭豬在尖叫的音訊信號」。因此請勿透過任何喇叭或是耳機播放。
在 TouchDesigner 中設定 LTC

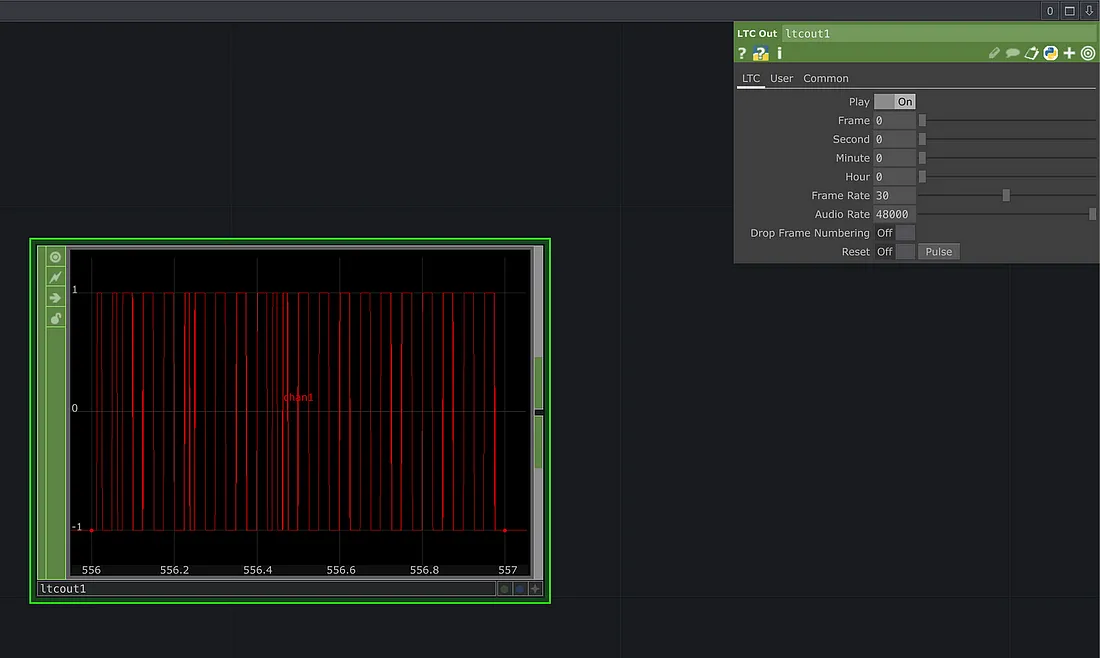

在 TouchDesigner 中，我們可以使用 LTC Out (CHOP) 來輕鬆產生 SMPTE 時間碼格式。

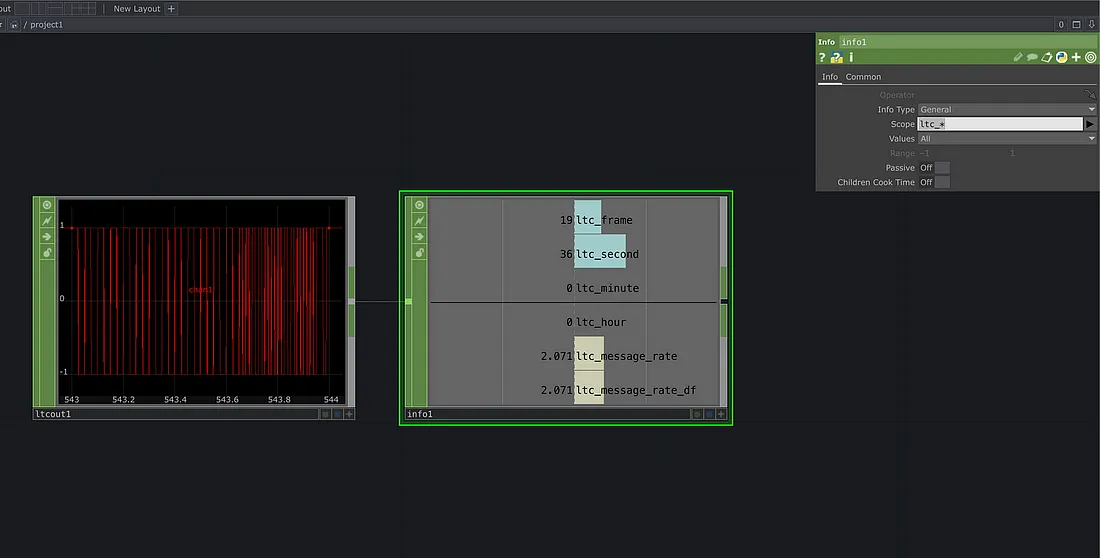

第二步，建立一個 Info (CHOP)，您可以查看其中包含的資訊內容。
將過濾範圍（Scope）設定為僅顯示「ltc_*」，這樣您就能獲取 ltc 的秒、分鐘和小時資訊。

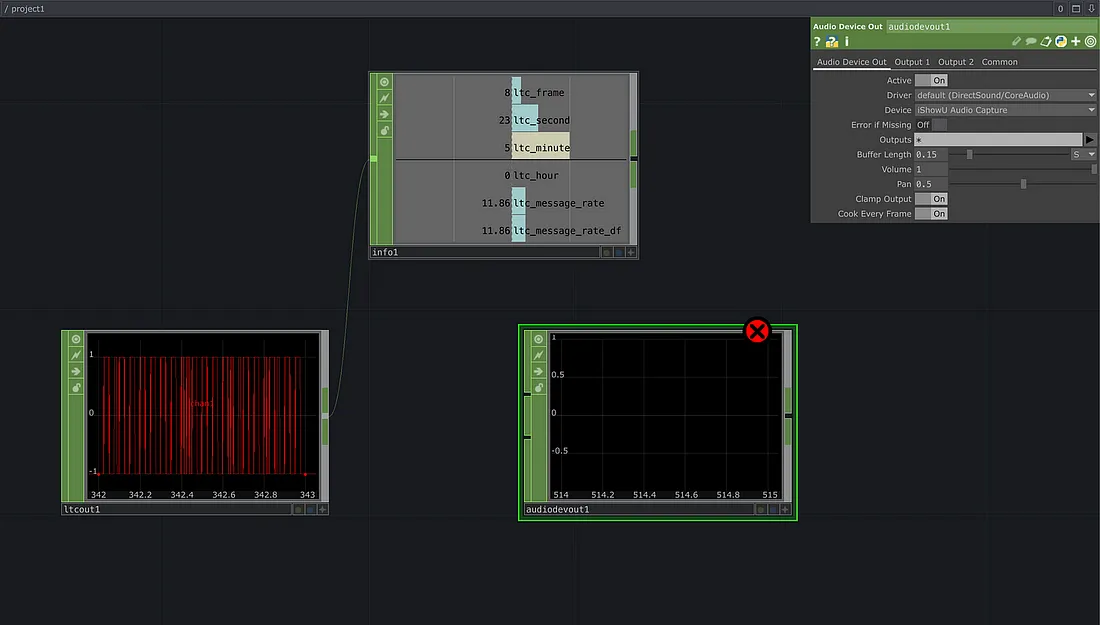

最後，建立一個 Audio Device Out (CHOP)。
請注意，暫時不要將其連接到「ltcout1」。（這不是開玩笑，否則可能會導致聽力受損。）
設定虛擬音訊頻道
接下來的步驟較為複雜，我們需要建立一個虛擬音訊頻道。
以 Mac 系統為例，我選用「iShowU Audio Capture」這個工具。選擇虛擬音訊頻道的主要原因是為了避免 SMPTE 時間碼的刺耳聲音直接通過實體裝置播放。透過建立虛擬輸出和輸入頻道，我們可以安全地將 SMPTE 時間碼從 TouchDesigner 傳送到其他軟體。

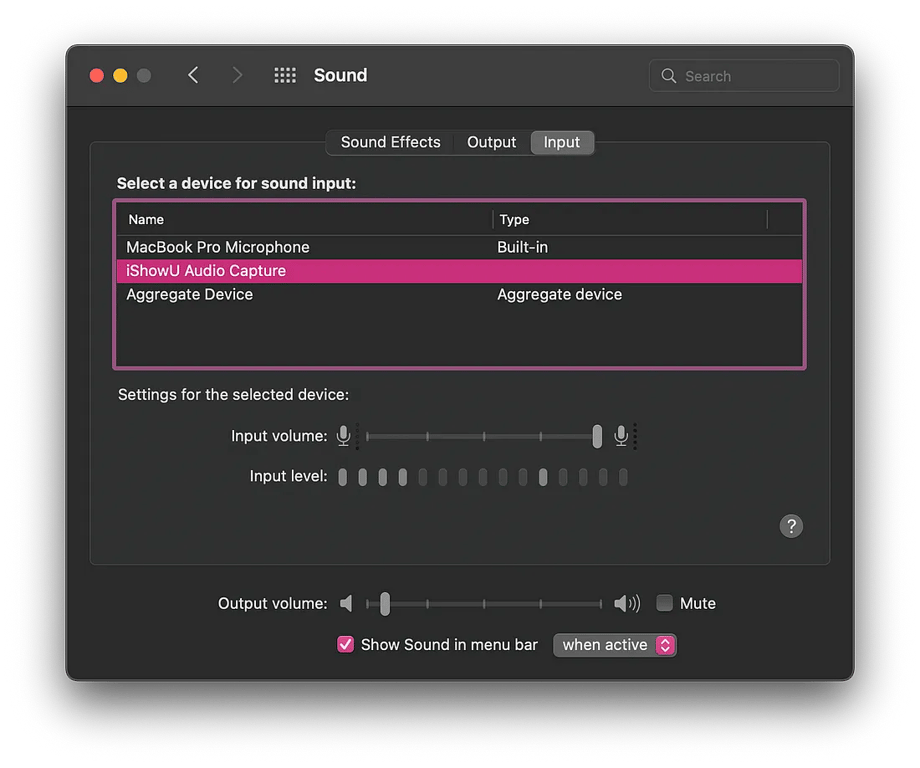

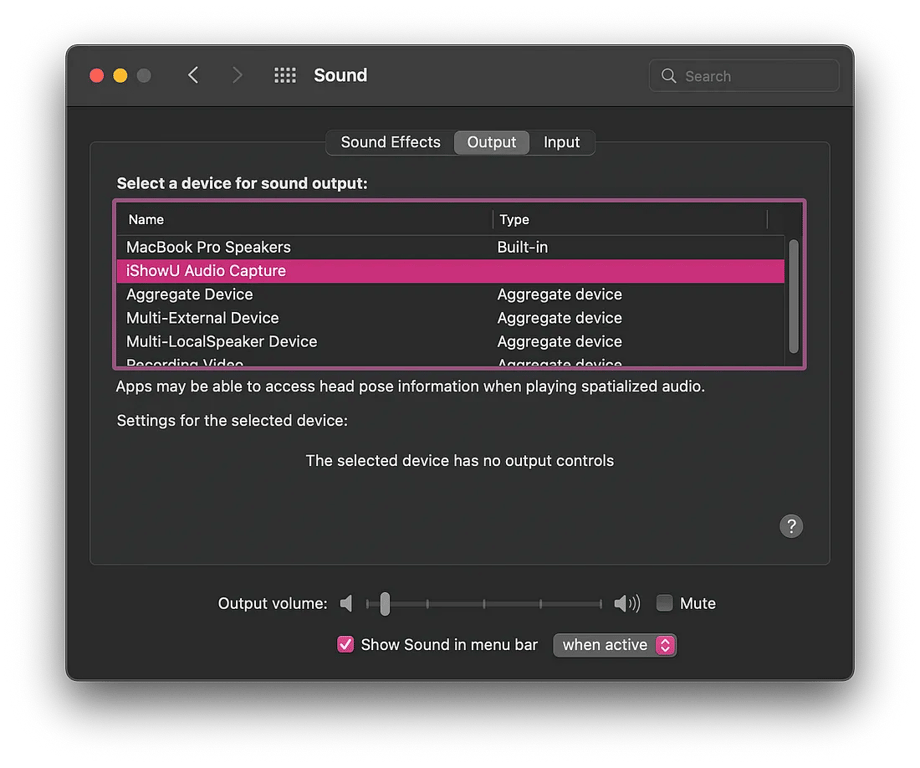

您可以依照以下步驟設定 iShowU 的輸出和輸入：
完成設定後，系統將會呈現相應的設定狀態。
很好！讓我們繼續 TouchDesigner 的設定。
在 TouchDesigner 中完成最終設定

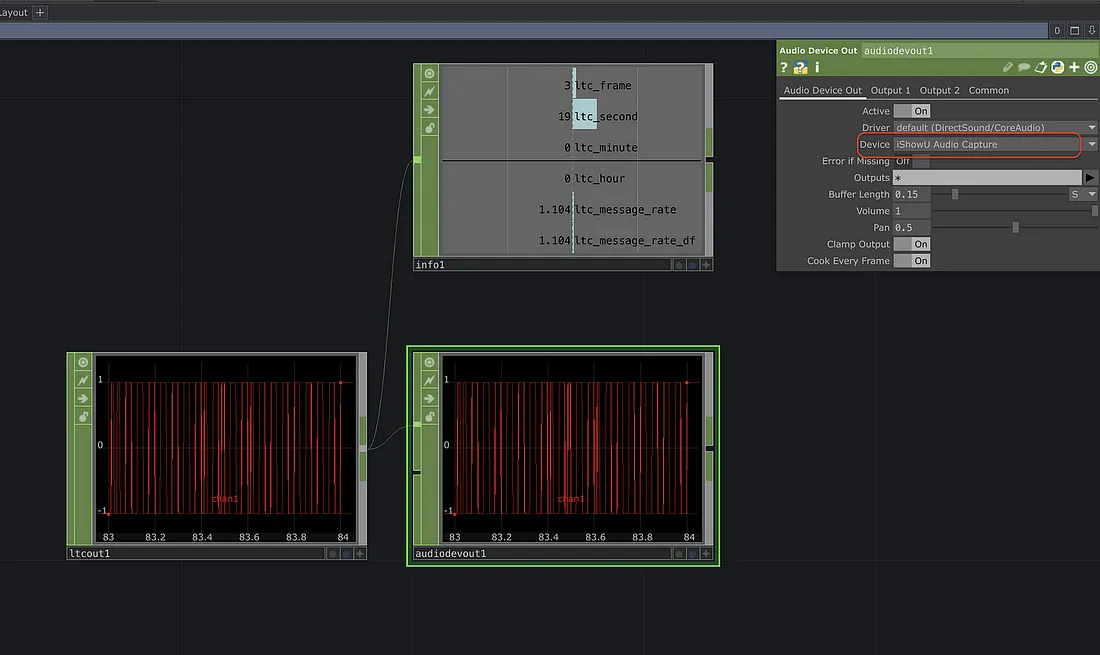

請在 Audio Device Out (CHOP) 的設定面板中，選擇「iShowU Audio Capture」作為輸出裝置。
完成此步驟後，您現在可以安全地將其與「ltcout1」連接。
至此，TouchDesigner 的相關設定步驟已全部完成。
Resolume 設定部分
您可以開啟任何支援 SMPTE 時間碼的軟體進行設定。
在本次示範中，我們將使用 Resolume Arena 作為範例。

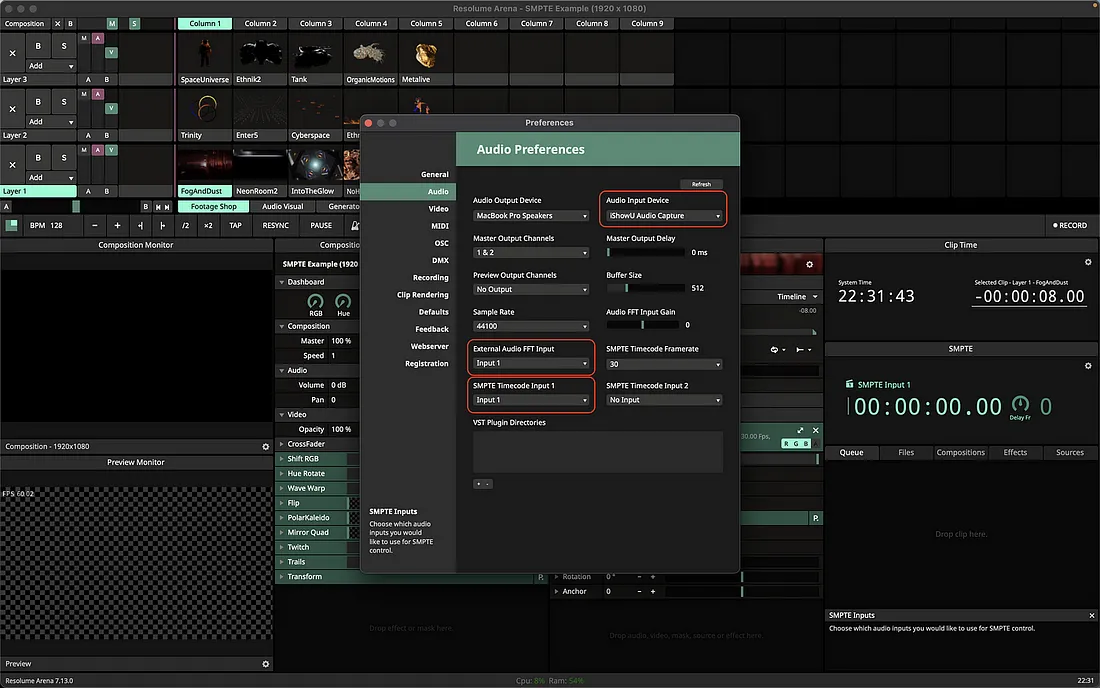

請開啟偏好設定（Preference）選單，進行如下設定： 主要目標是將 iShowU Audio Capture 設為音訊輸入來源，以接收來自 TouchDesigner 的輸出信號。

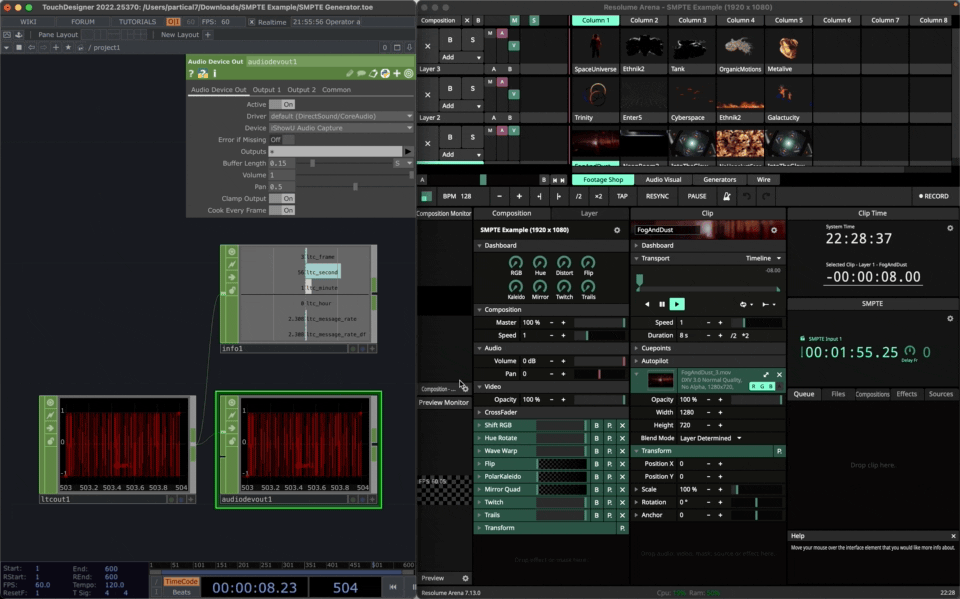

當所有設定都正確完成後，您應該能夠看到 SMPTE 時間碼正常運作。此時，TouchDesigner 產生的時間碼將透過虛擬音訊通道成功傳送至 Resolume Arena，實現軟體間的同步功能。
範例原檔:：
⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑⭑
